鑄鐵鑲銅閘門雙向承壓標準

　　鑄鐵鑲銅方閘門又名鑄鐵方閘門，方閘門，主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。

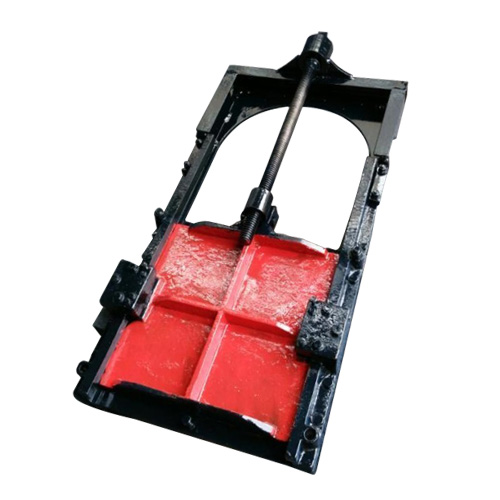

雙金閥門ZMQF鑄鐵鑲銅方閘門200x200mm

　　一、鑄鐵鑲銅方閘門產品概述：

　　它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

　　1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

　　2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

　　3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

　　4.品種規格齊全，適應性廣。

　　鑄鐵鑲銅閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。

　　本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。

　　二、結構工作原理

　　1、鑄鐵閘門主要由：

　?。?）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。

　　2、工作原理：

　　閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、下垂直方向往復運動。閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。

　　工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。

　　門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。

　　如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。

　　三、鑄鐵閘門安裝使用

　　鑄鐵閘門是否正確安裝，決定了閘門的止水效果安裝時一定要認真閱讀安裝說明書或按我廠現場指導安裝人員的要求正確安裝。

雙金閥門渠道閘門

　　永嘉縣甌北雙金閥門有限公司17年專業從事套筒閥、鑄鐵鑲銅閘門、渠道閘門、配水閘閥等產品開發、生產、銷售為一體的企業。位于浙江省享有“中國泵閥之鄉”的溫州甌北，服務熱線：13634225661 （程經理）

　　雙金閘門訂貨說明：

　　1.訂貨時請?jiān)敿?xì)注明型號、規格、安裝及結構形式和用門中心到平臺距離H。

　　2.本公司系列閘門正向承壓水頭≤10m，超過此水頭時，需特殊訂貨。當閘門兩面均承受水壓且反向水頭大于3m時，請選用雙向閘門，其安裝必須采用附壁式方式，埋件同單向閘門，但G小于120的應按120取。

　　3.閘門門體及門框材料一般用灰鑄鐵制造，若需要球墨鑄鐵閘門或不銹鋼焊接閘門，請注明。

　　4.地腳螺栓由用戶自備，需要時請注明。

　　5.為了更好地服務于用戶，非標規格的閘門，我公司可為用戶提供預埋件詳圖。
